壓盤型，橡膠圈尺寸：Φ128

編號對應圖上編號：

①B5壓盤（球鐵）   ②B5橡膠圈（標準）   ③B5墊圈   ④ B5堵片   ⑤B5堵頭   ⑥B5壓條   ⑦B5直通節  ⑧B5聯通節

◆ 執行標準：GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配電纜外徑≤Φ78mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑

訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）

可單獨訂購：

①B5壓盤（球鐵）   ②B5橡膠圈（標準）   ③B5墊圈   ④ B5堵片   ⑤B5堵頭   ⑥B5壓條   ⑦B5直通節  ⑧B5聯通節

建議成套訂購：

（1） B5（球鐵）堵片全套        =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片

（2） B5（球鐵）堵頭全套        =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭

（3） B5（球鐵）堵片全套+直通節   =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片+直通節

（4） B5（球鐵）堵頭全套+直通節   =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭+直通節

（5） B5（球鐵）堵片全套+聯通節   =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵片+聯通節

（6） B5（球鐵）堵頭全套+聯通節   =B5壓盤（球鐵）+橡膠圈（標準）+墊圈+堵頭+聯通節

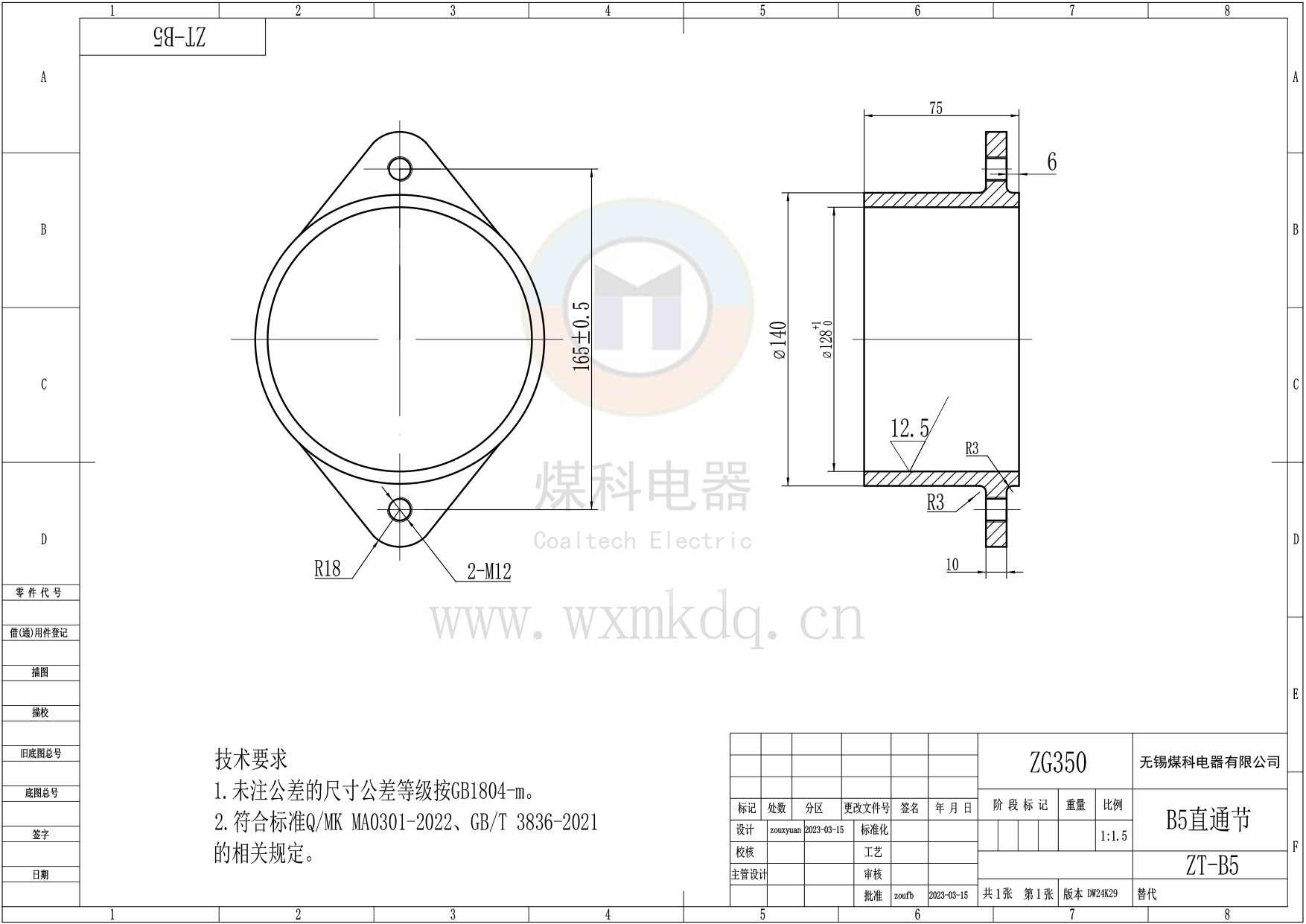

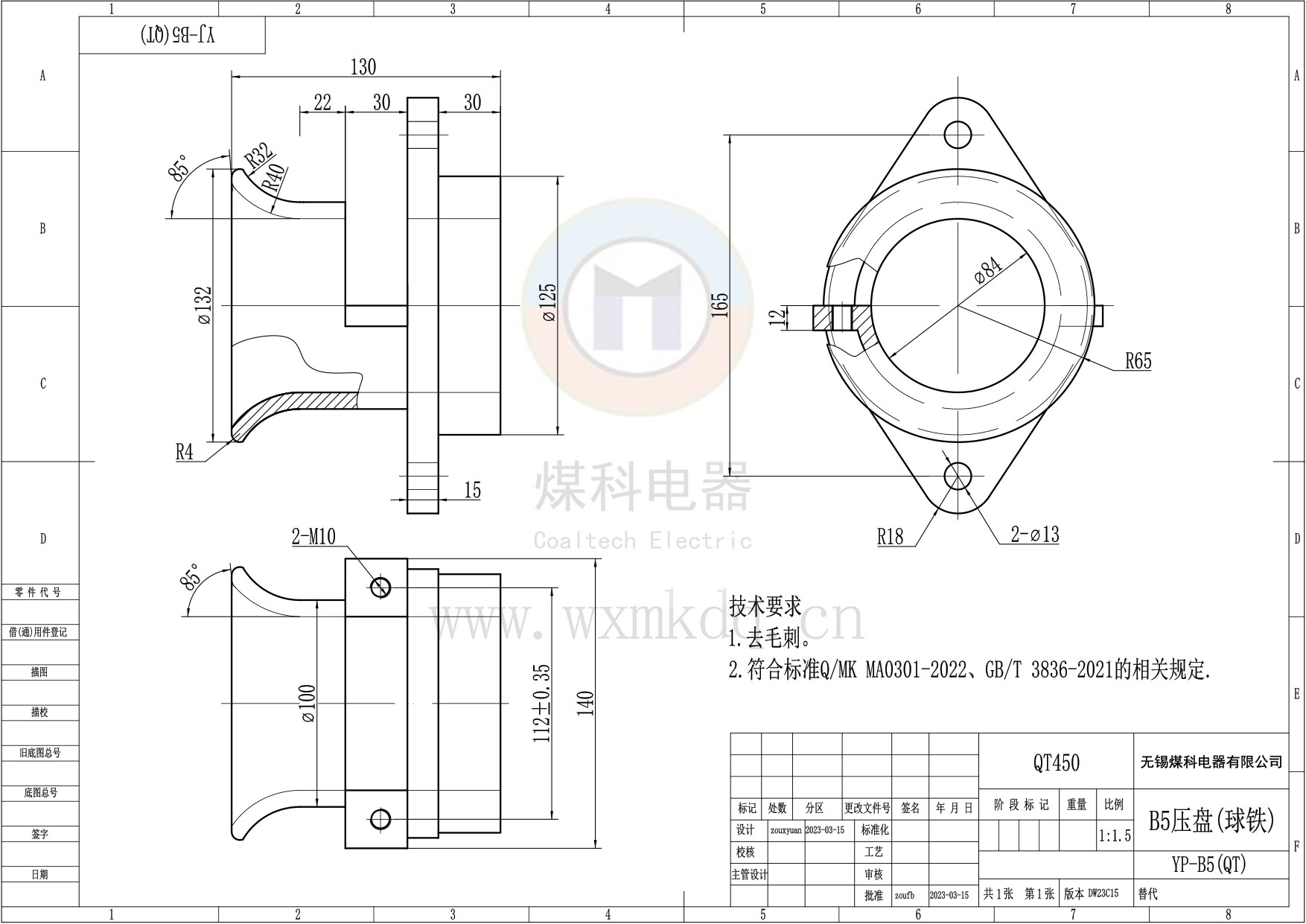

■產品詳細機械圖紙■

引入裝置 選型簡介

（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；

（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！

（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！

（4）標準型電纜引入線裝置 比較選型
